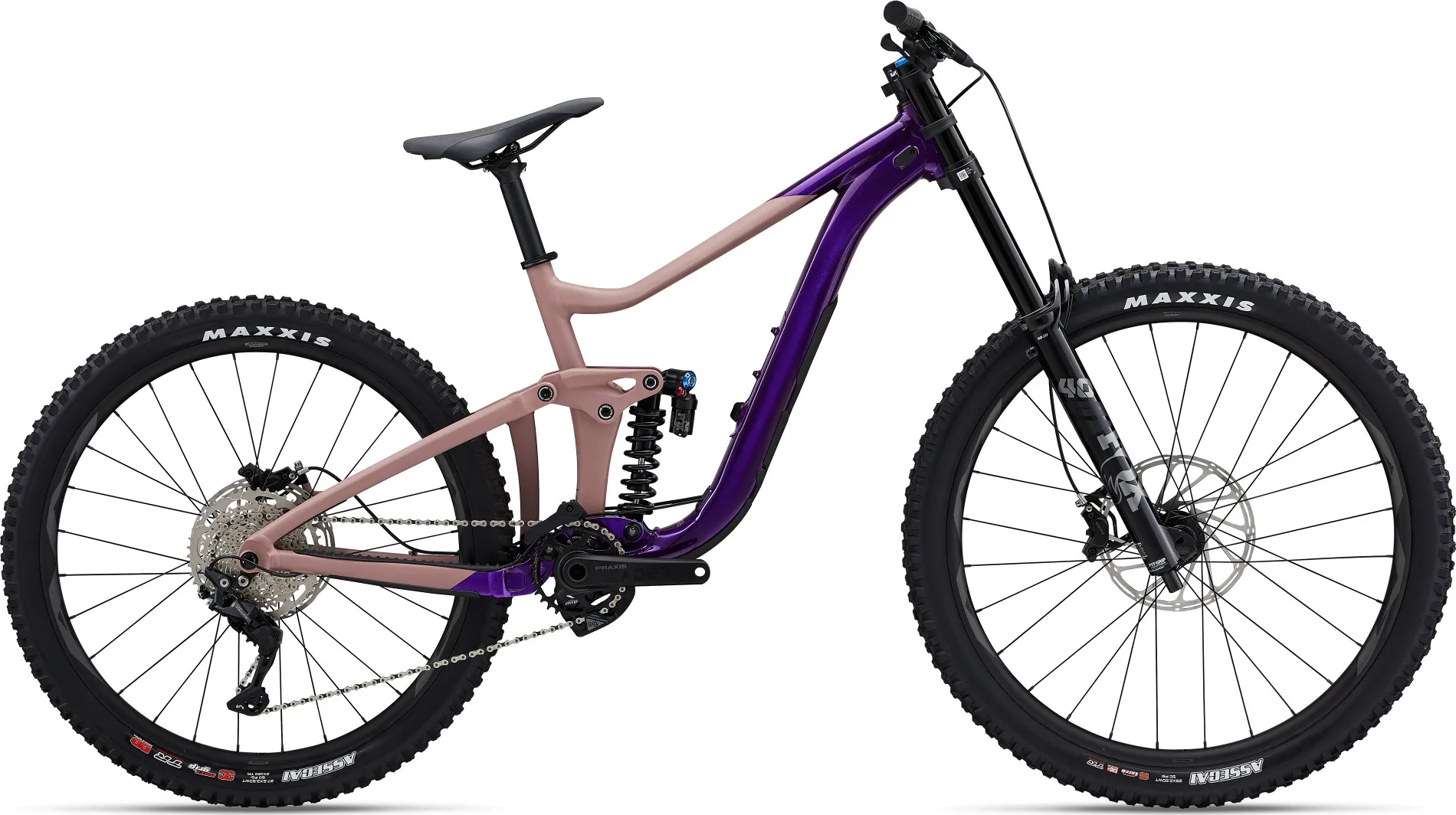

Велосипед 29" Giant REIGN SX рама - L 2023 Petra Clay

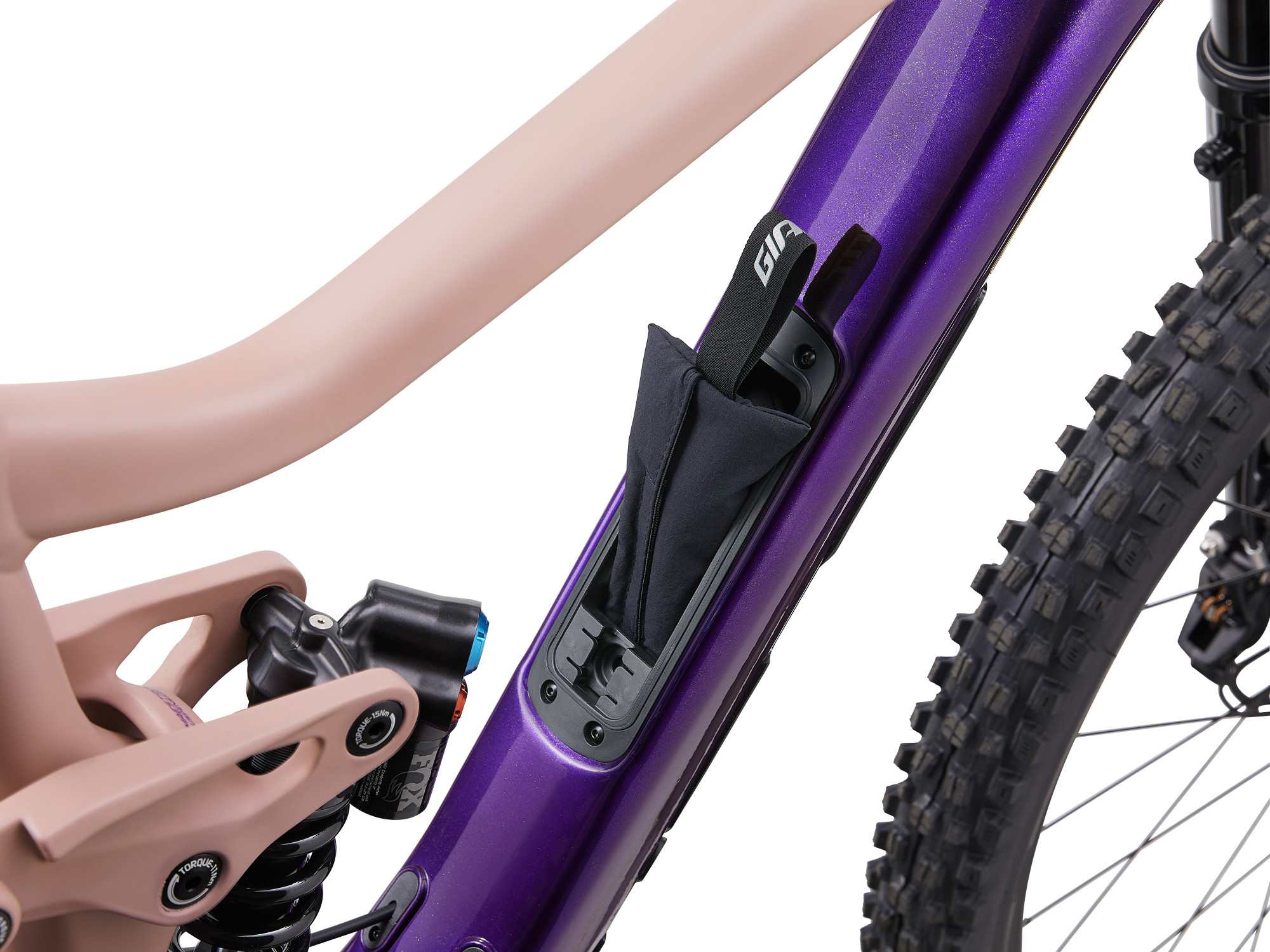

Основная часть велосипеда, к которой крепится велосипедное оборудование. Изготавливается из карбона, алюминия или стали (реже из титана или магния). Геометрическая форма, материалы и конструкция рамы являются решающим фактором для определения условий использования велосипеда и его ездовых характеристик. Классическая конструкция рамы представляет из себя два треугольника соединённых между собой. У двухподвесных горных велосипедов задний и передний треугольники соединены шарнирами и линками, а также имеют разъёмы для установки амортизатора. Модели с ременным приводом имеют разъёмное перо или дропаут. Также на гравийных и шоссейных велосипедах могут встречаться различные демпферы и шарниры, призванные сделать езду более комфортной.

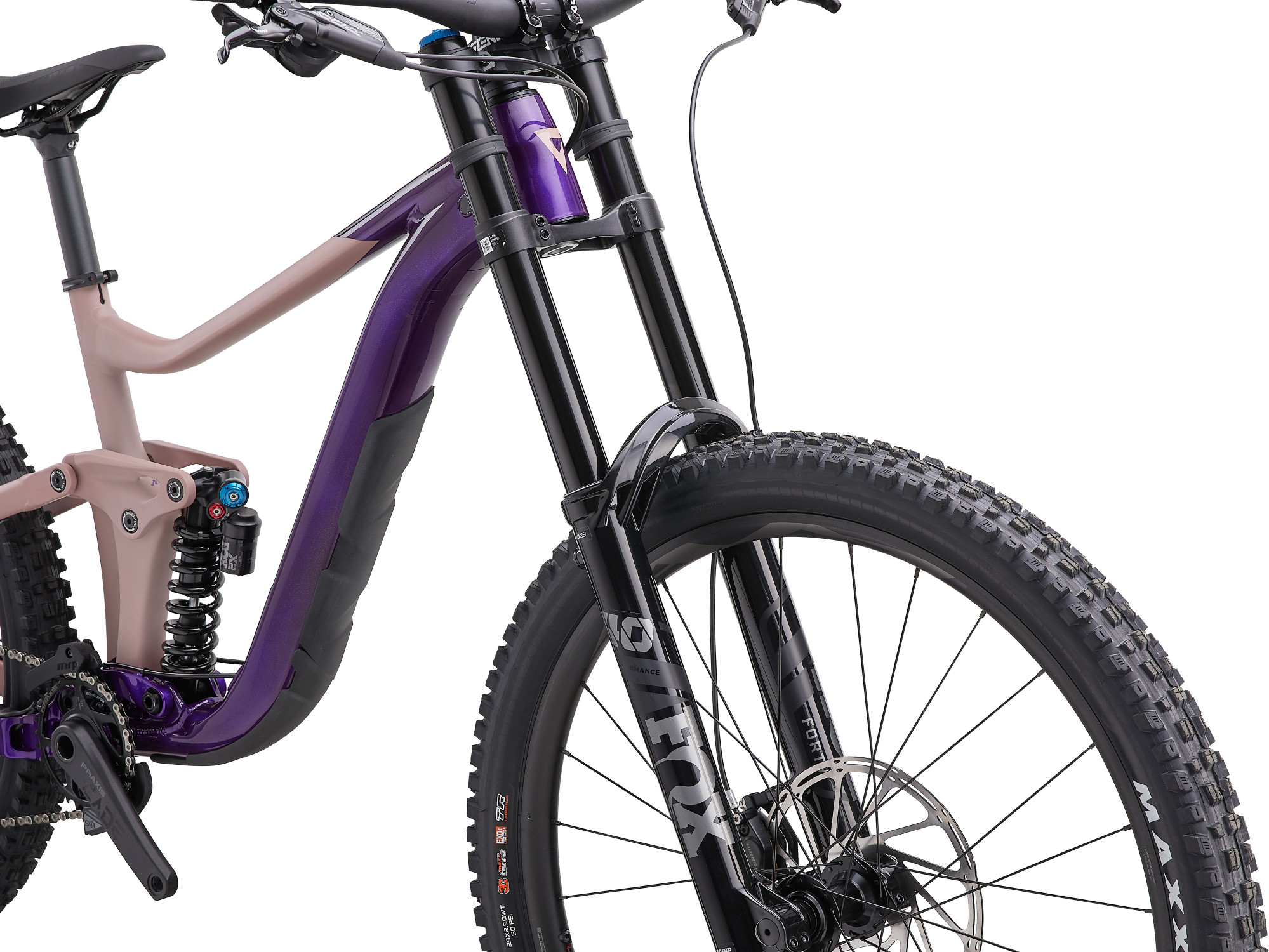

Часть велосипеда, которая удерживает переднее колесо и отвечает за изменение направления езды во время движения. Вилки бывают «жёсткие» (ригид) и «мягкие» (амортизационные). На шоссейные, гравийные, городские и детские велосипеды чаще устанавливается ригидная вилка, изготовленная из карбона, алюминия или стали (реже из титана или магния). На горные, а также на некоторые модели гравийных и гибридных велосипедов, устанавливается амортизационная вилка, которая помогает удерживать сцепление переднего колеса на сильном бездорожье, а также поглащает удары. Такие вилки делятся на несколько типов: пружинно-эластомерные (прогулки и повседневная езда), пружинно-масляные (фитнес и любительские соревнования), воздушно-масляные (интенсивные тренировки, марафоны, гонки).

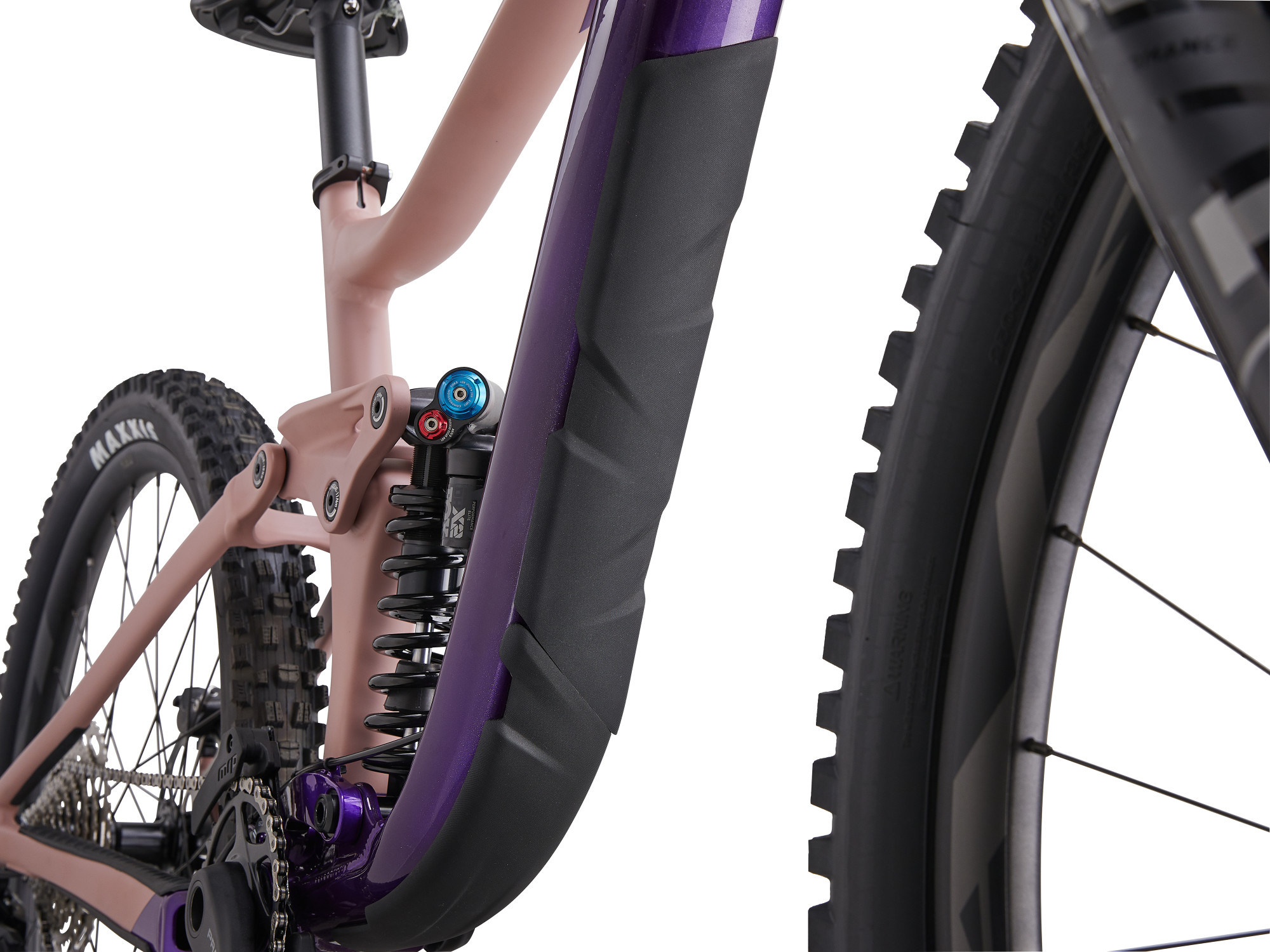

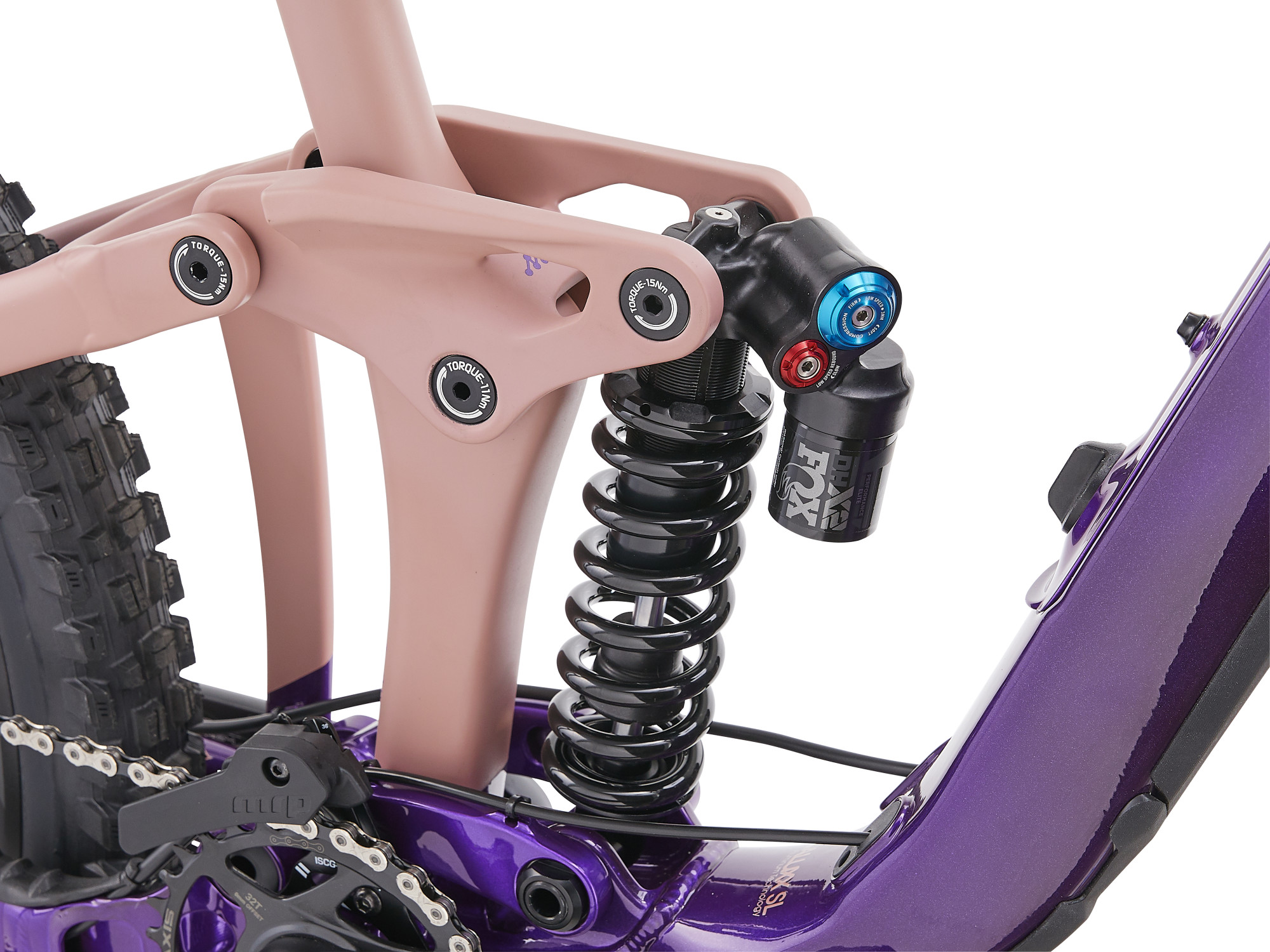

Это часть подвески велосипеда, предназначенная для поглощения удара и уменьшения дальнейшего раскачивания конструкции. Задний амортизатор велосипеда состоит из рессоры (витая металическая пружина или воздушный картридж) и демпфера (масляный либо воздушный) - элемента, который гасит колебания. Металлические пружины чаще ставятся на велосипеды для экстремальной езды, такой как фрирайд или даунхил. Воздушные амортизаторы устанавливаются на модели для кросс-кантри, бэк-кантри, а также на трейловые байки.

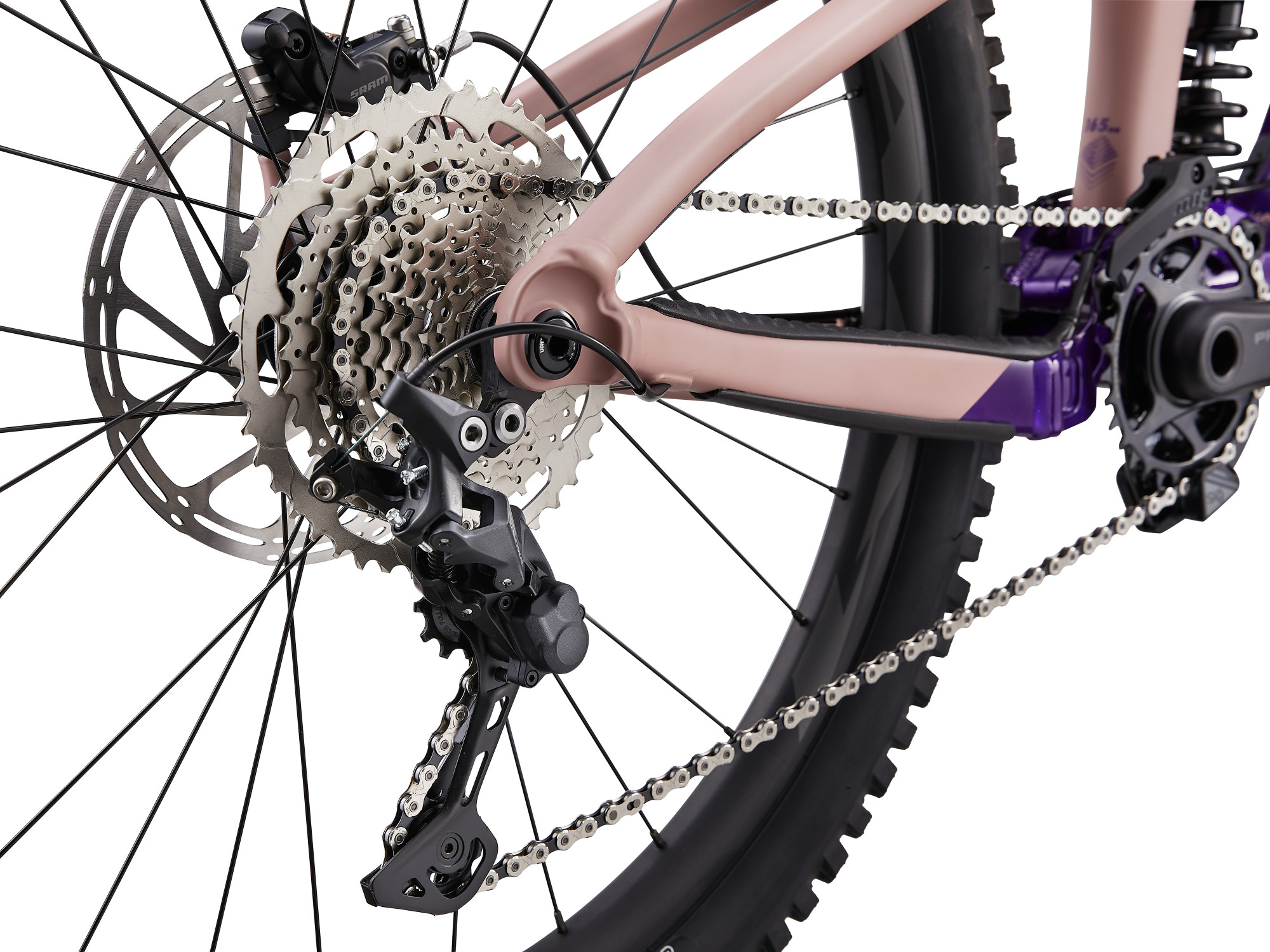

Часть велосипедной трансмиссии, предназначенная для изменения крутящего момента и частоты вращения педалей, путём перебрасывания цепи по звёздам кассеты. В движение переключатель приводится механическим передвижением тросика, либо при помощи электроники. Крепится к специальному кронштейну (серьга), который защищает переключатель от повреждения, принимая на себя энергию удара. Переключение передач осуществляется ручкой на руле.

Механизмы, которые крепятся к рулю (раньше крепились на раму) и позволяющие переключать передачи. Смена передач осуществляется, путём передачи усилия с ручек переключения (манеток) через тросиковый привод на переключатели, изменяющие положение цепи на звёздах для изменения передаточного отношения. В гоночных моделях встречается переключение при помощи электроники. Ручки бывают с курковым механизмом (триггер), либо с поворотным (грипшифт, ревошифт). У шоссейных и гравийных велосипедов ручка переключения совмещена с тормозной ручкой (дуалы) из-за специфичной формы руля. Также совмещённую ручку можно встретить в горной трансмиссии начального уровня (моноблоки). Как правило, левая ручка отвечает за передний переключатель, а правая — за задний.

Это кривошипный механизм с ведомыми звёздами, передающий трансмиссии велосипеда вращательные движения ног велосипедиста. Крепится к валу каретки шлицевым соединением. В современных велосипедах вал каретка, зачастую, является частью шатунов. В зависимости от типа велосипеда может иметь 1, 2 или 3 звезды. Встречаются модели со встроенным измерителем мощности педалирования. ЛЕВАЯ ПЕДАЛЬ ИМЕЕТ ОБРАТНУЮ РЕЗЬБУ!

Часть велосипеда, соединяющая кривошипную систему (шатуны) и раму велосипеда. Каретка позволяет свободно вращать шатуны педалей, приводя в движение трансмиссию. Конструктивно представляет собой вал, систему герметичных подшипников с чашками и стакан. В бюджетных каретках могут использоваться сепараторные подшипники. Чашки фиксируются в раме резьбовым соединением. Также чашки подшипников либо сами подшипники могут впресовыватся непосредственно в кареточный стакан. В современных каретках вал, зачастую, является частью шатунов.

Это комплект из нескольких звезд разного диаметра и с разным количеством зубьев, который крепится к барабану задней втулки. Касета предназначена для изменения крутящего момента и частоты вращения педалей, путём перебрасывания цепи по звёздам. Крепится к втулке при помощи выступов (шлицов) на внутренней поверхности кассеты, которые входят в зацепление с ответными выступами на барабане задней втулки, защищая кассету от проворачивания. В бюджетных и детских велосипедах встречается фривил (трещётка), который оборудован храповым механизмом и крепится к втулке резьбовым соединением.

Это механизм, состоящий из последовательно соединенных шарнирами звеньев. Цепь предназначена для передачи крутящего момента с ведущей звезды кривошипной системы (шатунов) на ведомую звезду кассеты. Как альтернатива цепи может применяться ременная передача.

Центральная часть колеса (ступица), насаженая на неподвижную ось, которая крепится к вилке и раме велосипеда болтами, эксцентриковым зажимом, либо сквозной осью. Вращается на радиально-упорных "насыпных" либо на герметичных "промышленных" подшипниках. Задняя втулка оборудована барабаном с храповым механизмом, на который устанавливается кассета. В бюджетных втулках, а также на моделях для детских велосипедов, вместо барабана встречается резьба для фривила (трещётки). На городских и дорожных велосипедах может быть установлена "планетарная втулка", которая работает по схожему с автомобильной КПП принципу и заменяет собой задний переключатель и кассету.

Наружная часть колеса в виде окружности, которая крепится к вилке колеса спицами. Профиль обода может иметь одну или две стенки, а также может быть усилен дополнительными рёбрами по всей окружности или специальными пистонами, которые вставляются в отверстия для спиц. На обод монтируется велосипедная покрышка. В зависимости от модели, покрышка устанавливается с камерой или без неё. На шоссейные велосипеды межет быть установлен обод к которому приклеивается трубка.

Конструктивный элемент колеса. Представляет собой стержень, соединяющий центральную часть колеса (втулку) и его обод. Использование спиц позволяет значительно облегчить конструкцию колеса, при этом не снижая его прочности. Спицы производят из стали, алюминия и титана. Натяжение спиц происходит при помощи ниппеля, который накручивается на спицу со стороны обода. Ниппель изготавливают из стали, латуни, алюминия.

Упругая резиновая оболочка с металлическим или полимерным (фолдинговым, складывающимся) бортовым кольцом, установленная на обод колеса. Покрышка обеспечивает сцепление велосипеда с дорожным полотном, а также она поглощает незначительные вибраций. Для накачивания покрышки воздухом используется камера, либо специальная конструкция обода и покрышки, для бескамерного использования. Так же у шоссейных гоночных велосипедов встречаются трубки (вид шин в которых сшиты два края каркаса, удерживая внутри камеру). В зависимости от условий использования протектор (беговая дорожка) покрышки имеет разный рисунок, состав резинового покрытия (компаунд) и плотность плетения нитей каркаса (корд).

Часть велосипеда, соединяющая горизонтальную трубу руля с вертикальным штоком вилки. Некоторые модели интегрированных выносов крепятся непосредственно к короне вилки. На городских велосипедах можно также встретить модели с регулируемым углом наклона, складной конструкцией или эксцентриковым зажимом.

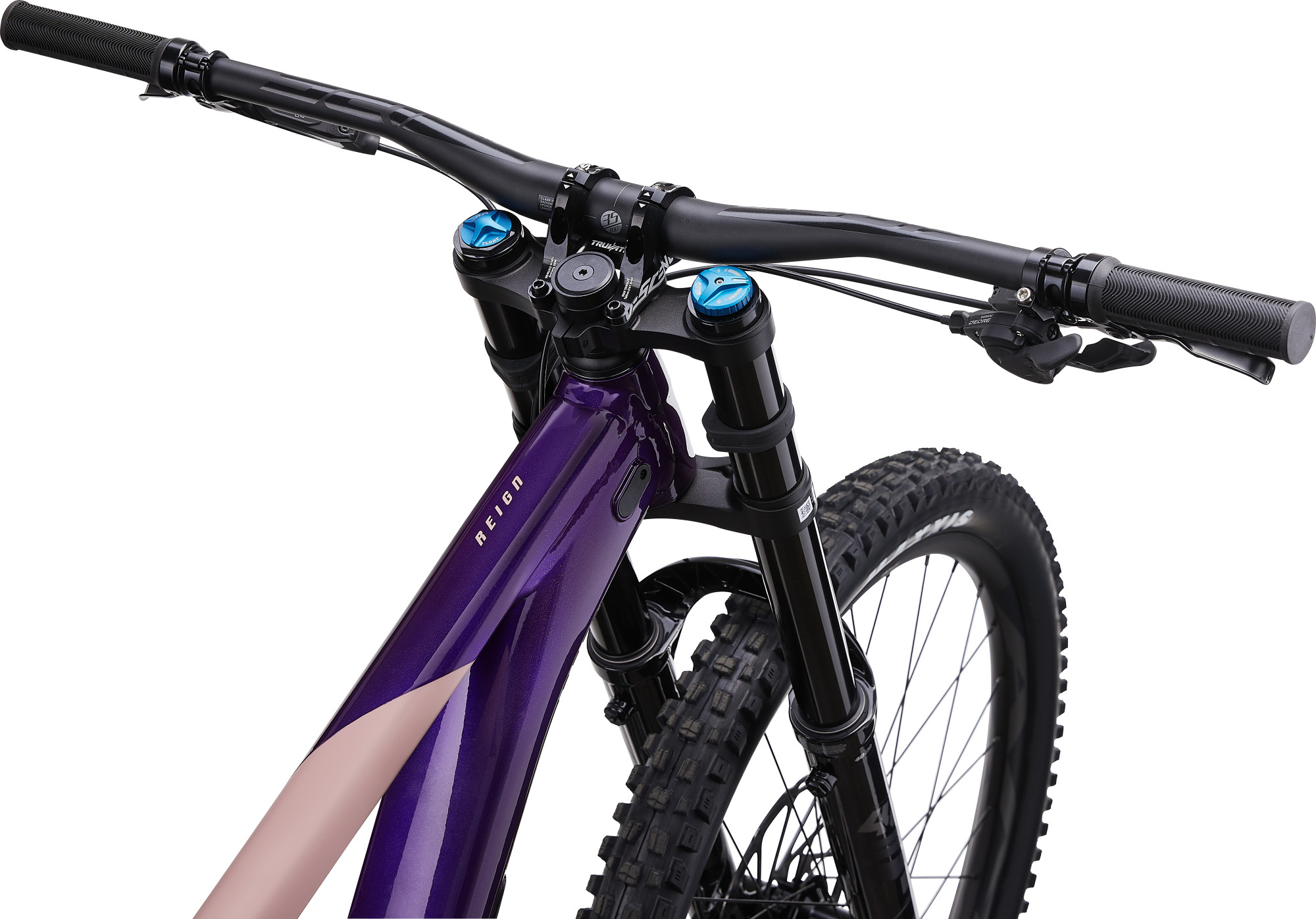

Деталь велосипеда, с помощью которой он направляется в нужную сторону. Также руль является основной точкой опоры велосипедиста, наряду с седлом и педалями. На руле монтируется дополнительное оборудование: грипсы или обмотка, ручки переключения, тормозные ручки, а также звонок, велокомпьютер, фара и прочее. Горные и гибридные велосипеды оборудованы прямыми рулями (флэт-бар) либо рулями с небольшим подъёмом (райзер). Шоссейные, гравийные и туристические велосипеды имеют руль специальной изогнутой формы (дроп-бар, руль-баран). Концы руля могут быть изогнуты в стороны для удобства нижнего хвата на бездорожье, а так же для комфортного переключения передач при установленной нарульной сумке.

Ручки велосипеда за которые держится велосипедист. Они предназначены для крепкого хвата руками в любых погодных условиях, а так же для снижения вибрации. На горых велосипедах чаще устанавливаются грипсы с замками, которые предотвращают их прокручивание при интенсивной езде. На шоссейных и гравийных велосипедах роль грипс выполняет специальная обмотка.

Труба, соединяющая седло с рамой. Штырь закрепляется в раме с помощью хомута. Седло фиксируется с помощью болтового замка. На горных и гравийных велосипедах может быть установлен подседельный штырь с регулировкой высоты (дроппер). На дорожных и прогулочных велосипедах встречаются штыри с амортизацией.

Часть велосипеда, принимающая на себя основную массу велосипедиста. Велосипедное седло имеет форму, которая обеспечивает комфортное сидение на нём и не мешает крутить педали. На городские модели устанавливаются широкие и мягкие сёдла, идеально подходящие для прямой посадки. Спортивные велосипеды оборудованы более узкими и жёсткими моделями, которые позволяют эффективно педалировать, оставаясь комфортными, поскольку вес велосипедиста лучше распределён между седлом, педалями и рулём. Также седло может иметь углубление или вырез в центре для уменьшения давления на промежность. Крепится седло на подседельный штырь болтовым замком.
